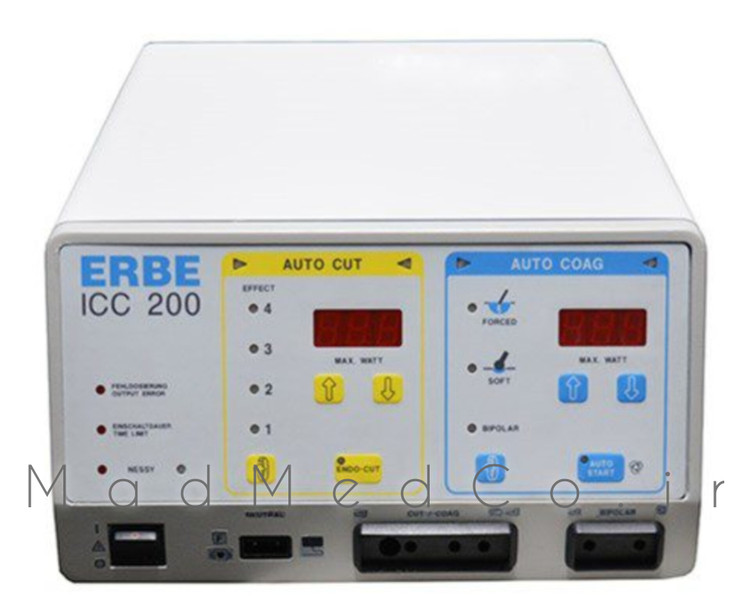

دستگاه الکترو کوتر جراحی ERBE icc 200 آلمانی مونوپولار و بایپولار

 یک واحد جراحی با فرکانس بالا برای برش و انعقاد است.



اگر الکترود فعال به‌طور مستقیم یا غیرمستقیم از طریق اجسام رسانای الکتریکی یا پارچه‌های مرطوب، بیمار را لمس کند، فعال‌سازی ناخواسته یک ژنراتور HF می‌تواند منجر به سوختگی بیمار شود.



فشردن ناخواسته پدال ساحره پا

فشار دادن ناخواسته سوئیچ انگشت

سوئیچ انگشت، جادوگر پا یا کابل معیوب

نفوذ مایعات رسانای الکتریکی (خون، مایع آمنیوتیک، ادرار، محلول فیزیولوژیکی نمک، مایعات آبیاری و غیره) به کلیدهای انگشتی یا پا سوئیچ.

خطاهای داخل واحد جراحی با فرکانس بالا





►اسانجام دادن



 دستگاه های مانیتورینگ پزشکی بیمارستانی ERBE ICC 200 Electrosurgical Machine 115V 0



تنظیمات اولیه ICC 200 بدون گزینه ENDO CUT

برش خودکار اثر 3 حداکثر 120 وات

AUTO COAG اجباری حداکثر 60 وات

AUTO COAG (با گزینه ARGON) افشانه حداکثر 60 وات

تنظیم سوئیچ پا زرد = برش خودکار آبی = AUTO COAG



تنظیمات اولیه ICC 200 با گزینه ENDO CUT

برش خودکار اثر 3 حداکثر 120 وات

AUTO COAG اجباری حداکثر 60 وات

AUTO COAG (با گزینه ARGON) افشانه حداکثر 60 وات

تنظیم سوئیچ پا زرد = برش خودکار آبی = AUTO COAG

ENDO CUT بر

طول نبض t ON = 50 ms

طول مکث t OFF = 750 ms

► انعقاد نرم



شکل موج ولتاژ HF ولتاژ متناوب سینوسی بدون تعدیل

ضریب تاج C، در RL = 500 اهم C = 1.4 برای همه تنظیمات

فرکانس نامی ولتاژ HF 330 کیلوهرتز

حداکثر مقدار ولتاژ HF حداکثر.190 Vp

ثبات ولتاژ HF به طور خودکار تا PHFmax کنترل می شود.

توان نامی HF 120 وات در 125 اهم

محدودیت توان HF (PHFmax.) از 1 وات تا 120 وات در مراحل 1 وات

تنظیم محدودیت توان HF از طریق کلیدهای بالا/پایین

نمایش محدودیت توان HF نمایشگر 7 قسمتی، 3 رقم اعشار

دقت محدودیت توان HF +/- 1 رقم یا +/- 15٪

فعال سازی انعقاد نرم از طریق کلید یا از طریق پدال

►انعقاد اجباری



جریان متناوب مدوله شده با پالس شکل موج ولتاژ HF (ژنراتور ST)

ضریب تاج C، در RL=500 اهم C = 5 در 120 Wmax، C = 11 در 5 Wmax

فرکانس نامی ولتاژ HF 1 مگاهرتز

حداکثر مقدار ولتاژ HF، نسخه 1 حداکثر.1300 Vp

حداکثر مقدار ولتاژ HF، نسخه 2 حداکثر.2300 Vp

حداکثر مقدار ولتاژ HF، نسخه 3 حداکثر.2300 Vp

توان نامی HF 120 وات در 350 اهم

محدودیت توان HF از 1 وات تا 120 وات در مراحل 1 وات

تنظیم محدودیت توان HF از طریق کلیدهای بالا/پایین

پایداری توان HF نمودار Forc را ببینید.کواگ.برق از طریق RL

نمایش محدودیت توان HF نمایشگر 7 قسمتی، 3 رقم اعشار

دقت محدودیت توان HF +/- 1 رقم یا +/- 15٪

فعال کردن انعقاد اجباری از طریق کلید یا از طریق پدال

دارای شیش ماه ضمانت
